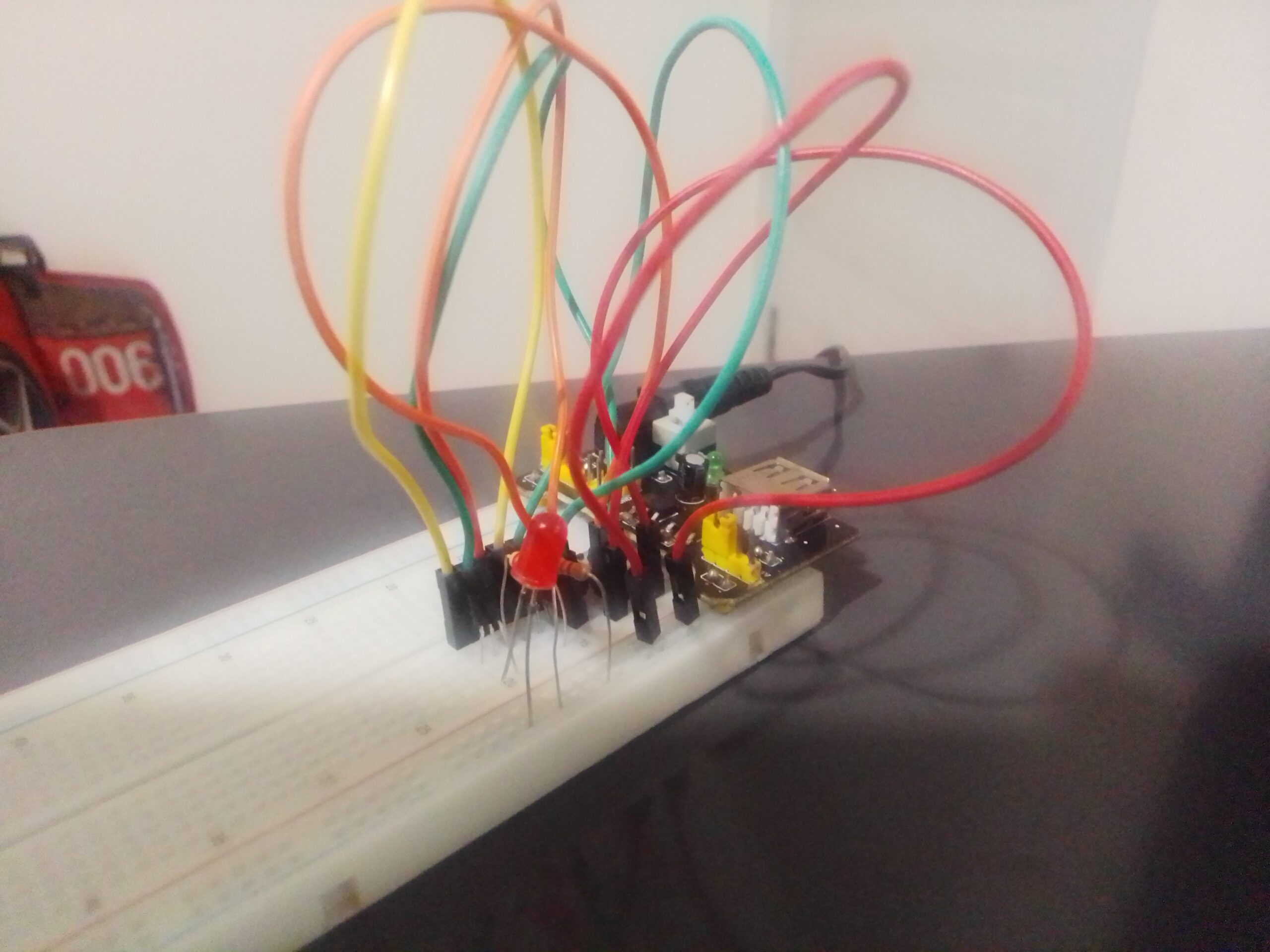

Tranzistör Seviyesi XOR
Proje #13: Entegre kullanmayan bir XOR geçidi. Deneme 1: İnternetten bir şematik bulundu; bu şematik falstad.com üzerinde test edildi, ancak doğru sonuç vermedi. Deneme 2: Yeterli görülen bir alternatif bulunamayınca, yeni bir devre CRUMB üzerinde sıfırdan tasarlandı. Bir çift düğme, [SW1-2] birer PNP tranzistörün [Q1-2] C bağlantısına bağlandı; Q1-2‘nin B bağlantıları 220Ω birer direnç [R1-2]
